紫外線放電影像檢測

2018.07.23

紫外線放電之不良影響:

  • 產生離子衝擊效應,加速破壞電力設備之構成材質。
  • 產生臭氧、氮氧化物及硝酸等;該化學物質會加速絕緣老化,並使銅金屬表面氧化影響接觸面之導電效果。
  • 會產生無線電干擾訊號,影響收訊或收視之效果。
  • 消耗電能,降低電力傳輸效率。
  • 電暈放電往往是嚴重閃絡現象的先期徵兆。

紫外線放電檢測原理

電暈現象導因於氣體分子的電離化,發生於電力場或靜電場較高的區域,這些高電場的形成,主要導因於設計不良、施工不良,或運轉時來自於環境的污染沉積物質。在電離化的過程中,氣體分子會持續地獲得並釋放能量,其釋放能量的同時並會產生光波及聲波。此項檢測即是針對產生之光波頻譜進行感測。

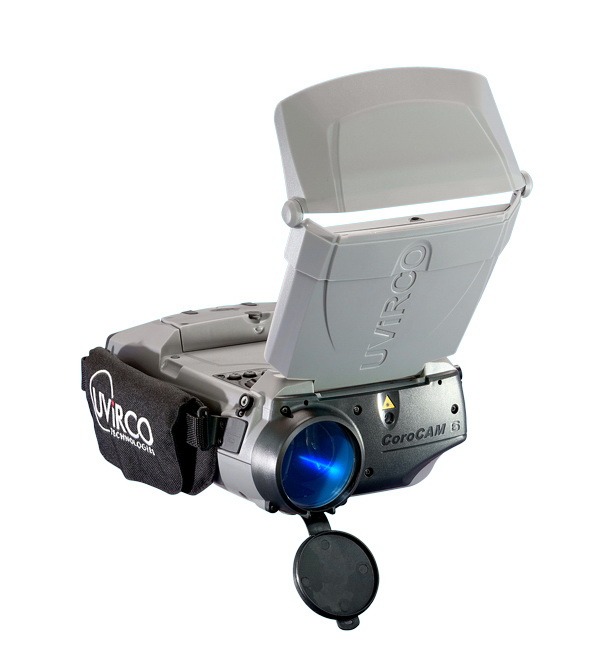

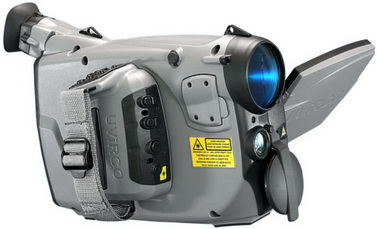

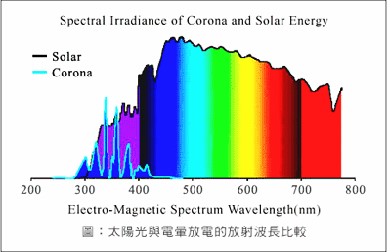

氣體電離後放射之光的頻率與被電離化的氣體種類有關,空氣中主要的成份氮氣所放射頻譜主要落在紫外光(λ= 280~400nm)波段,因與太陽光輻射頻譜有部份重疊,故易受到太陽光之干擾,但仍有部份能量的波長介於240~280nm,不受太陽光輻射所影響,此波段稱之為太陽盲光。使用之CoroCAM系列儀器,有適用於室內及夜間的高感度儀器;亦有可避免太陽光干擾,使用太陽盲光波段進行檢測之儀器,用於檢測設備之放電現象均有顯著效果,並能提早發現初期之劣化徵兆。

紫外線放電檢測特色

  • 具體而明確的顯示放電部位,有利於研判及採取適切之維修決策。
  • 可由放電影像結構研判放電之成因。
  • 檢測結果可提供具體影像資料,方便呈報與查核。
  • 非接觸式量測方法,可避免感電危害,並大幅提高檢測工作效能。
  • 儀器敏感度高,可及早發現初期異常現象。

紫外線放電檢測應用:

  • 執行電力設備預知保養檢測工作。
  • 評估礙子防污措施之效果。
  • 評估礙子清洗之週期與時機。
  • 發現射頻干擾源(電暈)之明確位置。
  • 協助確認絕緣不良之原因(部位) 。
  • 監測閃絡放電問題。
  • 評估電力設備新裝設或維修後之施工品質(驗收用) 。
  • 協助高壓電力設備之設計與生產工作。
  • 協助線圈繞組(馬達、發電機、變壓器)維修工作。

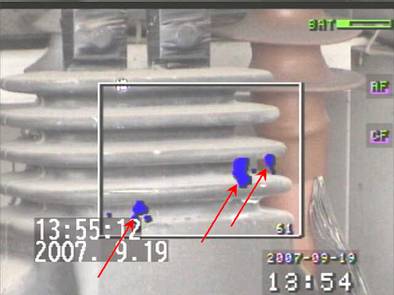

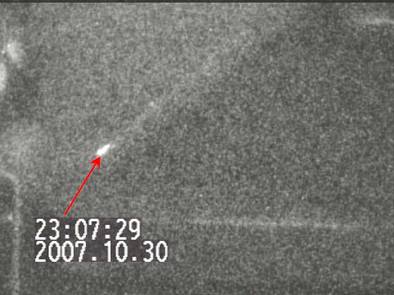

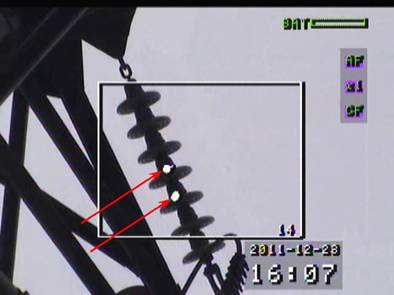

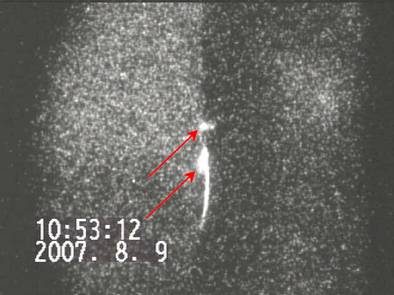

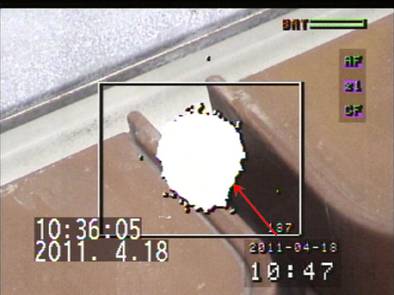

紫外線放電檢測案例

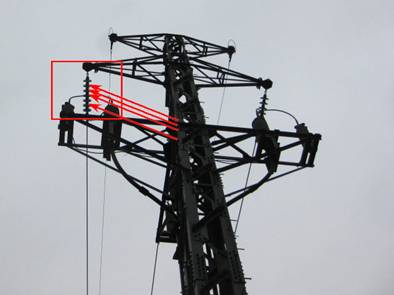

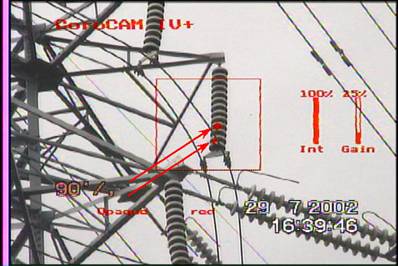

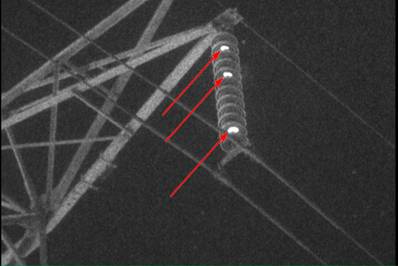

輸配電線路:

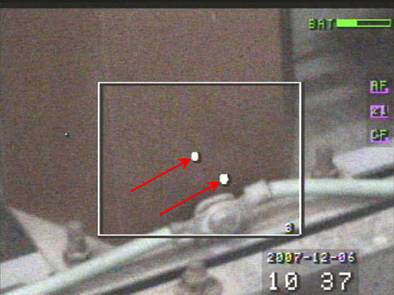

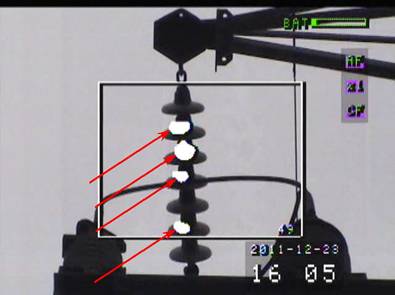

案例一
案例二
案例三

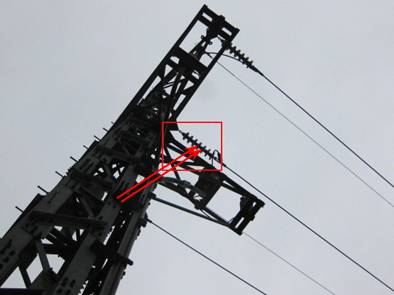

可見光(案例三)
案例四
可見光(案例四)

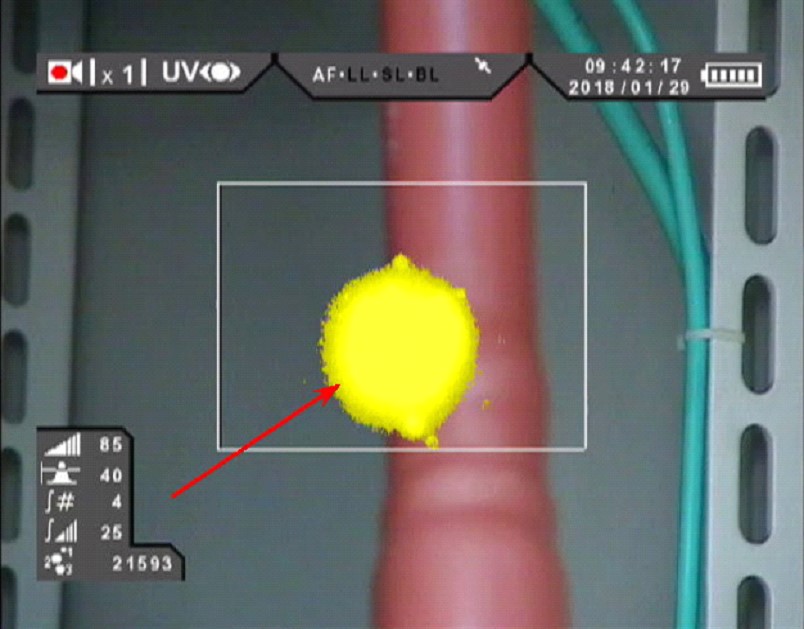

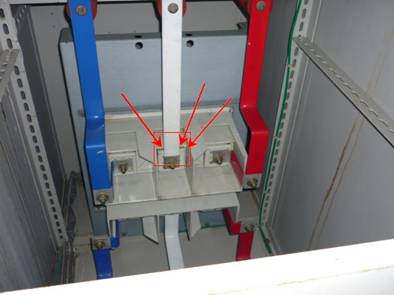

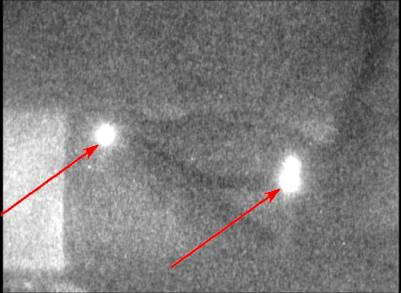

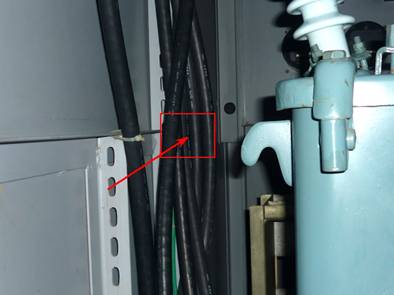

屋內電氣室:
案例一(22.8Kv模鑄式TR放電)

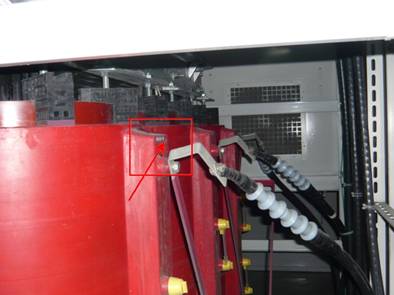

可見光對照圖(案例一)
案例二(22.8Kv LBS放電)

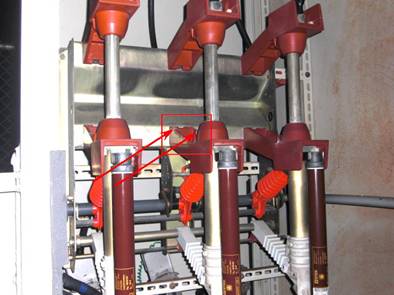

可見光對照圖(案例二)
案例三(11.4Kv 斷路器放電)
可見光對照圖(案例三)

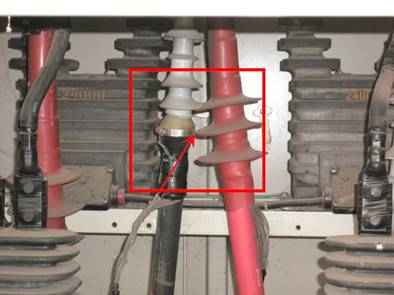

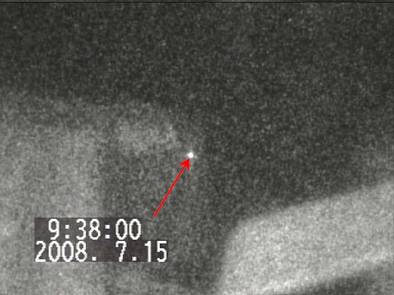

案例四(22.8Kv 電纜處理頭放電)

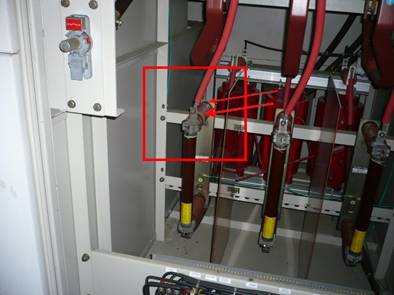

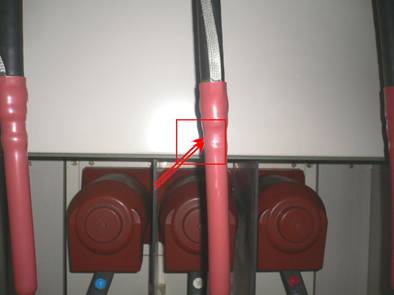

可見光對照圖(案例四)

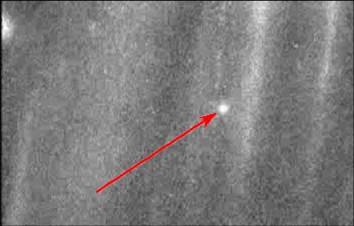

案例五(22.8Kv 電纜線放電)
可見光對照圖(案例五)

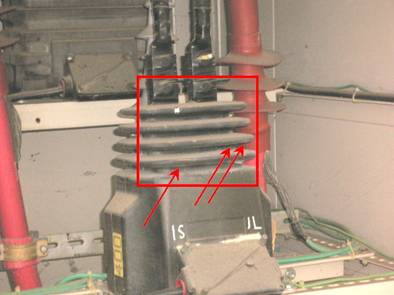

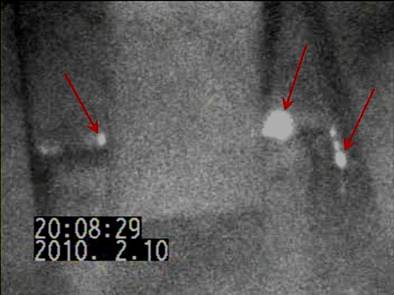

案例六(11.4Kv 比流器放電)

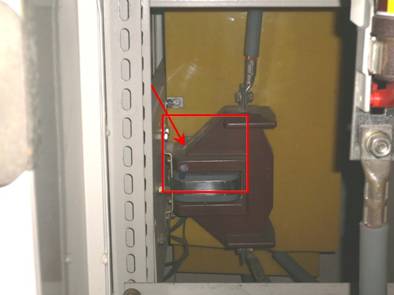

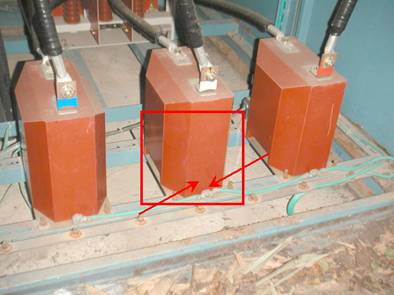

可見光對照圖(案例六)
案例七(22.8Kv 礙子放電)
可見光對照圖(案例七)

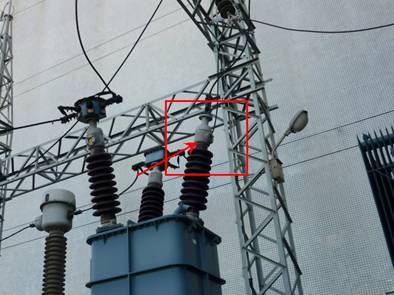

屋外高壓變電所:

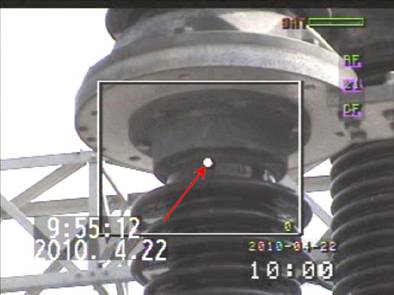

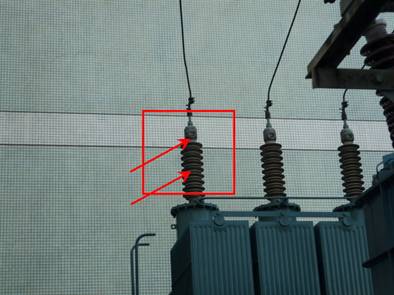

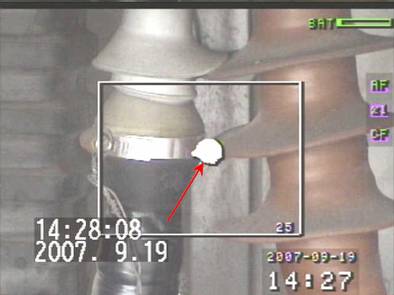

案例一(69Kv 主變壓器套管放電)

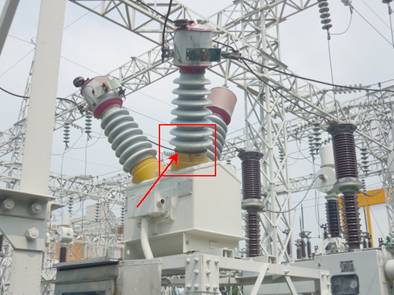

可見光對照圖(案例一)

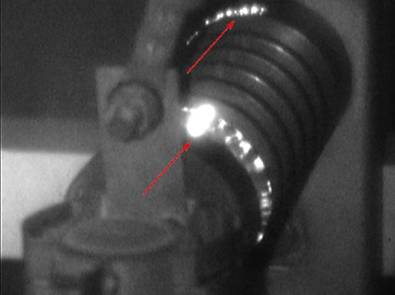

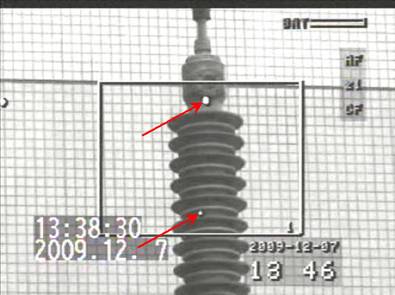

案例二(69Kv 斷路器套管放電)
可見光對照圖(案例二)

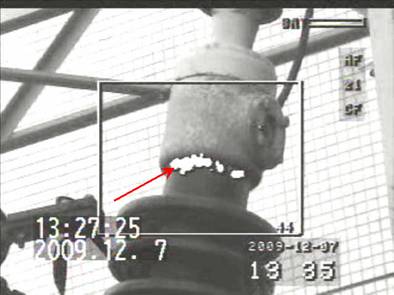

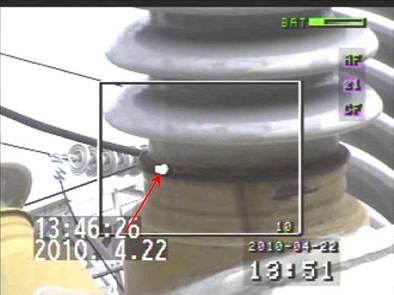

案例三(69Kv MOF套管放電)
可見光對照圖(案例三)
案例四(69Kv MOF套管放電)
可見光對照圖(案例四)
案例五(22.8Kv 斷路器放電)
可見光對照圖(案例五)

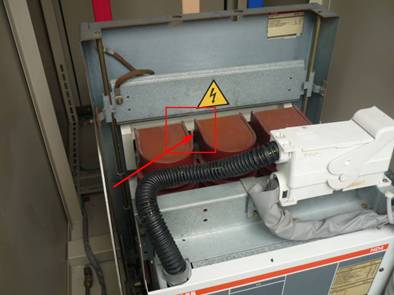

案例六(22.8Kv 比流器放電)
可見光對照圖(案例六)
案例七(22.8Kv 比流器放電)
可見光對照圖(案例七)
案例八(22.8Kv 電纜處理頭放電)
可見光對照圖(案例八)
