關於絕緣油試驗報告的十萬個為什麼?

2021.09.01

Q1:月增量的計算方式?月增量為什麼會有負的?
Q2:TCG1和TCG2的差別?
Q3:油中總氣量是指什麼?%?ppm?
Q4:為什麼一氧化碳 ≧ 500ppm or 氫氣 ≧ 600ppm or 甲烷 ≧ 500ppm or 乙烷 ≧ 600ppm or 可燃性氣體總量1 ≧ 1000ppm,超過須注意基準值,診斷結果卻為正常?
Q5:ppmV?是什麼意思?
Q6:ND是什麼意思?
Q7: <1.0或<5.0到底是多少?
Q8:總糠醛?油中糠醛總濃度?ppb?

Q1:月增量的計算方式?月增量為什麼會有負的?
數學計算式:
\(\frac{\text本次含量-\text前次含量}{\text採樣間隔天數}×\text30=\text月增加量\)

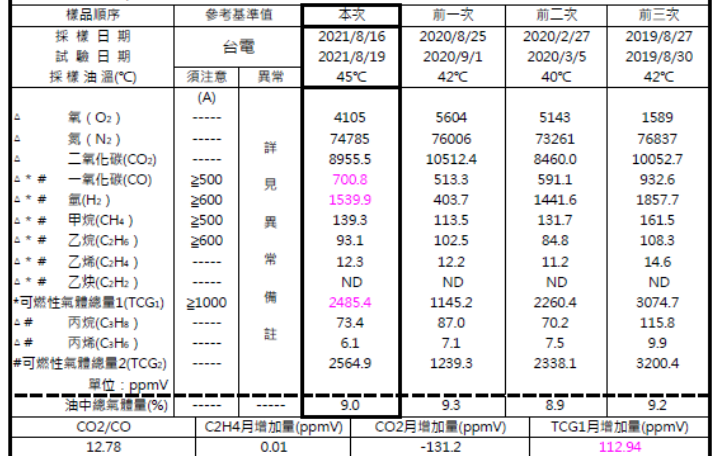

例:

前次採樣日期
本次採樣日期
間隔天數

2020/08/25
2021/08/16
356
TCG1月增加量 (ppmV)
CO2月增加量(ppmV)
C2H4月增加量(ppmV)
\(\frac{2485.4-1145.2}{356}×30=112.94\)
\(\frac{8955.5-10512.4}{356}×30=-131.2\)
\(\frac{12.3-12.2}{356}×30=0.01\)

Q2:TCG1和TCG2的差別?
TCG1可燃性氣體總量1=一氧化碳(CO)+氫氣(H2)+甲烷(CH4)+乙烷(C2H6)+乙烯(C2H4)+乙炔(C2H2)
TCG2可燃性氣體總量2=一氧化碳(CO)+氫氣(H2)+甲烷(CH4)+乙烷(C2H6)+乙烯(C2H4)+乙炔(C2H2)+丙烷(C3H8)+丙烯(C3H6)

Q3:油中總氣量是指什麼?%?ppm?
油中總氣體=氧氣(O2)+氮氣(N2)+二氧化碳(CO2)+一氧化碳(CO)+氫氣(H2)+甲烷(CH4)+乙烷(C2H6)+乙烯(C2H4)+乙炔(C2H2)+丙烷(C3H8)+丙烯(C3H6)
ppm= parts per million,定義為百萬分之一,1ppm即是一百萬分之一
\(\frac{1}{1000000}=1ppm\)
%=percent,定義為百分之一,1%即是一百分之一
\(\frac{1}{100}=1\text%\)
ppm和%的關係
\(\frac{1}{100}=\frac{10000}{1000000}\)
1%=10000ppm
Q4:為什麼一氧化碳 ≧ 500ppm or 氫氣 ≧ 600ppm or 甲烷 ≧ 500ppm or 乙烷 ≧ 600ppm or 可燃性氣體總量1 ≧ 1000ppm,超過須注意基準值,診斷結果卻為正常?
判定為須注意共有5種情況
(1)當符合(A)條件同時TCG1月增加 ≧ 30ppm
(2)C2H2 ≧ 0.5ppm
(3)C2H4 ≧ 50ppm同時TCG1 ≧ 500ppm且TCG1月增加 ≧ 30ppm
(4)CO > 350ppm同時CO2/CO ≦ 7
(5)CO2 ≧ 10000ppm

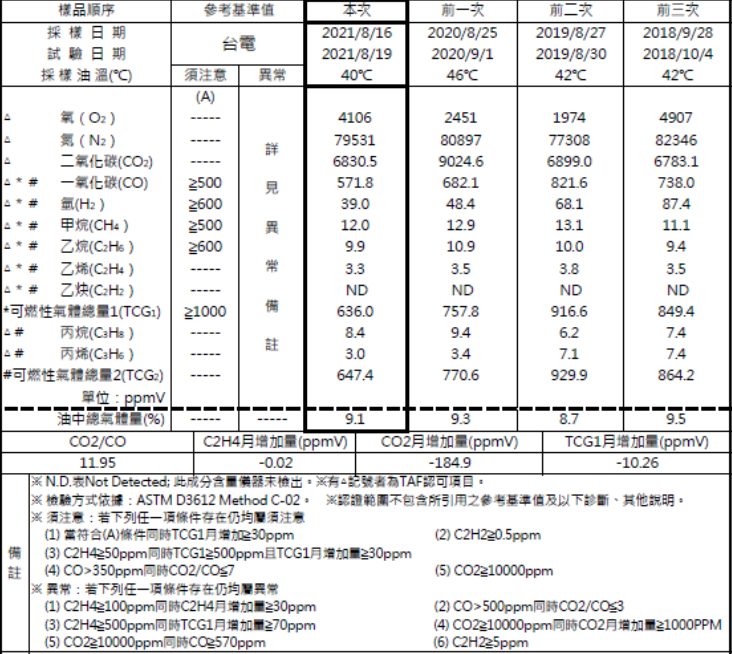

本例:以須注意情況(1),雖符合(A)條件的一氧化碳(CO) ≧ 500但未同時TCG1月增加 ≧ 30ppm故為正常。

一氧化碳含量
=571.8ppmV > 500ppmV
TCG1月增加
=-10.26ppm ≧ 30ppm
須注意情況(1)
當符合(A)條件
同時TCG1月增加 ≧ 30ppm
(A)條件包含有
一氧化碳(CO) ≧ 500(O)
氫氣(H2) ≧ 600(X)
甲烷(CH4) ≧ 500(X)
乙烷(C2H6) ≧ 600(X)
TCG1 ≧ 1000(X)
(1)TCG1月增加 ≧ 30ppm(X)

Q5:ppmV?是什麼意思?
ppm= parts per million,定義為百萬分之一,1ppm即是一百萬分之一
\(\frac{1}{1000000}=1ppm\)
若為體積比則表示為ppmV,V表示volume體積
\(\frac{1L}{1000000L}=1ppmV\)
\(\frac{1加侖}{1000000加侖}=1ppmV\)
若為重量比則表示為ppmW,W表示weight重量
\(\frac{1kg}{1000000kg}=1ppmW\)
\(\frac{1磅}{1000000磅}=1ppmW\)

Q6:ND是什麼意思?
N.D.=Not Detected,表示儀器未檢出,但不代表為0。僅表示含量非常低,儀器未能檢出。
就好像Covid-19的冠狀病毒,雖然人眼無法看到,但並不代表沒有,所以才要養成勤洗手戴口罩的好習慣。

Q7:<1.0或<5.0到底是多少?
太太太小,小到看不到了,用N.D.來表示。那麼有點小又沒有那麼小,看的到但是又說不清楚有多大,又如何表示呢?
就好比,視力檢查時,絕大多數的人都可以算出由上到下有11排的不同大小的E,然而最底下的一排的四個E,缺口朝向的方向,就不是每個人可以明確的說出來的。


表示法
冠狀病毒
人眼看不到
沒看到
濃度太低或沒有
儀器偵測不到
N.D.
視力檢查表第10排
看的到且能說出缺口朝向
視力1.0
濃度1ppm
儀器有偵測到,且能明確告知濃度
1.0ppm
視力檢查表第11排
看的到但不能說出缺口朝向
視力1.0
濃度小於1ppm
儀器有偵測到,但無法明確告知濃度
<1.0ppm

換句話說
表示法
意義
N.D.
濃度很低,儀器偵測不到
視力1.0
可以清楚判別視力檢查表第10排的缺口
但視力檢查表第11排的缺口就無法判別
<1.0ppm
儀器有偵測到,但濃度小於1.0ppm,無法明確告知濃度是0.9ppm?0.1ppm?
視力0.6
可以清楚判別視力檢查表第6排的缺口
但視力檢查表第7.8.9.10.11排的缺口就無法判別
<5.0ppm
儀器有偵測到,但濃度小於5.0ppm,無法明確告知濃度是4ppm?3ppm?2ppm?1ppm?
Q8:總糠醛?油中糠醛總濃度?ppb?
總糠醛=油中糠醛總濃度=5-氫氧甲基-2糠醛(5-HMF)+2-糠醇(2-FOL)+2-糠醛(2-FAL)+2-乙醯基呋喃(2-ACF)+5-甲基-2糠醛(5-MEF)
ppb= parts per billion,定義為十億分之一,1ppb即是十億分之一
\(\frac{1}{1000000000}=1ppb\)
\(\frac{1μg(糠醛衍生物)}{1L(絕緣油)}=\)
\(\frac{0.0000001g}{1L}=\frac{1g}{10000000L}=\frac{1g}{1000000000mL}=1ppb\)
μ=10-6 ; m=10-3
