油浸式變壓器水份從哪裡來?

2021.05.12

油浸式變壓器水份從哪裡來?
  • ● 呼吸器不正常動作,空氣由其它法蘭或管路進入變壓器
  • ● 密封式外殼密閉不良,導致水份由外經墊片或鎖接處入侵
  • ● 氣體隔絕-氮封式,導致水份由外經墊片或鎖接處入侵
  • ● 絕緣材料、絕緣紙,因隨變壓器油溫變化而釋出水份
    變壓器絕緣油會因密封不良而滲進水份,造成絕緣破壞
水份對變壓器有下列不良影響
  • ● 油中水分愈高,油電介質強度(耐壓)愈低
  • ● 紙中水分高,會降低交流破壞電壓
  • ● 紙中水分高,使絕緣功率因素惡化
  • ● 紙中水分高,易產生閃絡
  • ● 金屬材質腐蝕加速
較常見濾油方式
  • ● 真空濾油、換油或再生有立竿見影之效

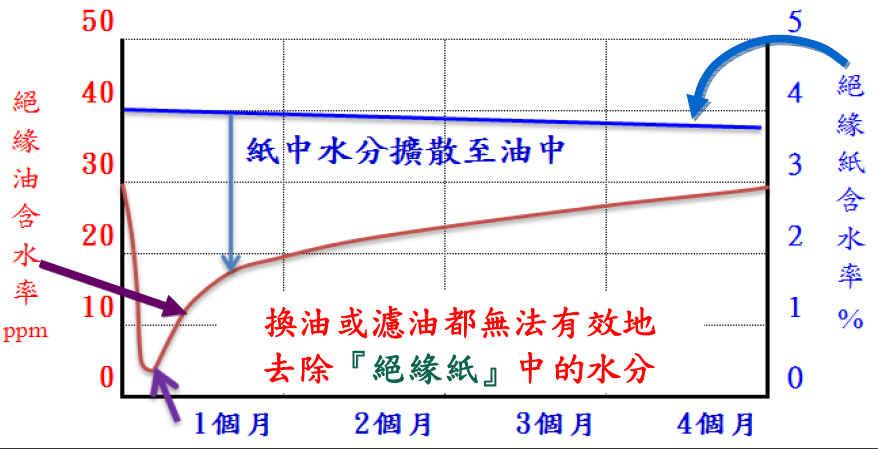

  • ● 上述方法但很難去除絕緣紙中的水分
  • ● 僅注意油含水量、油耐壓是不夠的
使用活線濾油機改善規劃
  • ● 依變壓器水份及耐壓近期試驗成長趨勢及油溫變化等因素考量,規劃處理。

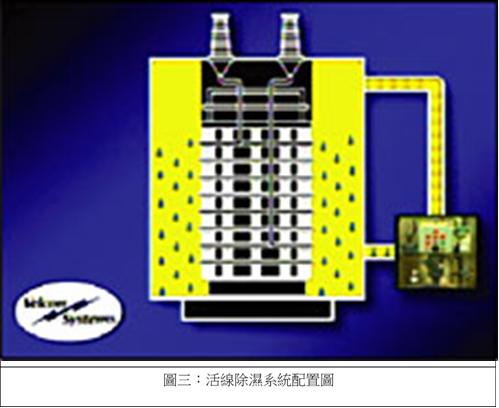

  • ● 使用除濕延壽系統接續至變壓器入口端,活線長期運轉,直至變壓器油紙之間在平衡狀態達正常值。
故欲獲得此系統最佳處理效能,通常變壓器頂部油溫必須至少維持40~60℃

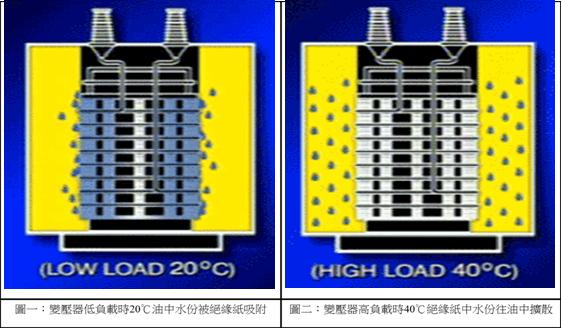

變壓器水份的動態平衡
「變壓器絕緣改善及除濕延壽作業」的好處
  • ● 無需真空及絕緣油加熱可乾燥變壓器,不影響油中氣體分析判讀
  • ● 機動性高,不受場地限制
  • ● 不影響供電系統與調度,減少停工損失
  • ● 設備安全穩定可長時間連續運轉
  • ● 絕緣油絕緣性能長期維持
  • ● 絕緣紙水分有效控制,延長變壓器壽命
