氣封絕緣開關設備(GIS)之維護和檢查 (四)

2017.03.16

GIS故障肇因分析



歐洲Cigre調查GIS的故障:



主要故障的70%源自機械原因


主要故障的48%發生在操作命令執行


主要故障的37%部位在操作機構



歐洲Cigre調查GIS的故障表



日本電氣協同研究調查GIS的故障:



70%發生於內部24%發生於外部


70%發生在操作機構(316/445件)

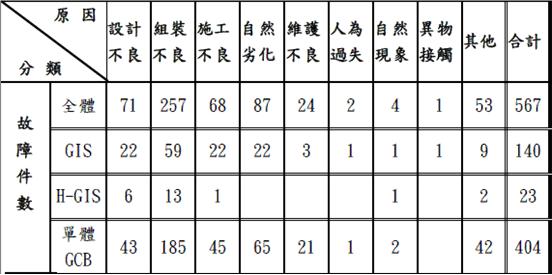

日本電氣協同研究調查GIS的故障表

台電公司統計報告:

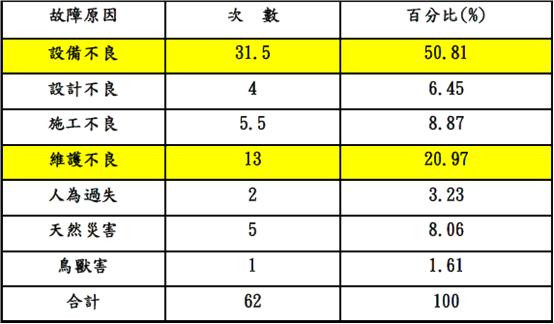

台電公司統計報告



GIS的故障原因



由以上之統計數字可得知,GIS設備不良、設計與組裝施工不良,佔故障原因的2/3以上。
一般GIS之外部故障容易觀察到,也容易修理,維修時常不需要停電或停電時間甚短,但70%以GIS之故障發生於氣室內部,當故障時,不易觀察或檢測到,造成的損害也相對甚大。
尤其GIS的故障原因中電弧異常放電,故障損害最大,危險度也最高。
以上內容截錄自 黃宗正,GIS異常化學診斷技術講義
