絕緣油破壞電壓不同國際試驗方法標準比較說明

2023/09/05 油浸式變壓器
絕緣油破壞電壓不同國際試驗方法標準比較說明    分析服務部 蔡珮如

以油浸式變壓器來說,絕緣油的絕緣性能,不論在製造廠或使用端一直都是非常重要的指標之一。而破壞電壓/電介質強度/油耐壓試驗,則是最常用來觀測絕緣油絕緣性能的代表試驗。
目前國際上常用的破壞電壓試驗的試驗方法標準為
IEC 60156、ASTM D877、ASTM D1816
比較表如下,細節則可能因試驗方法標準不同版次間有些許差異。

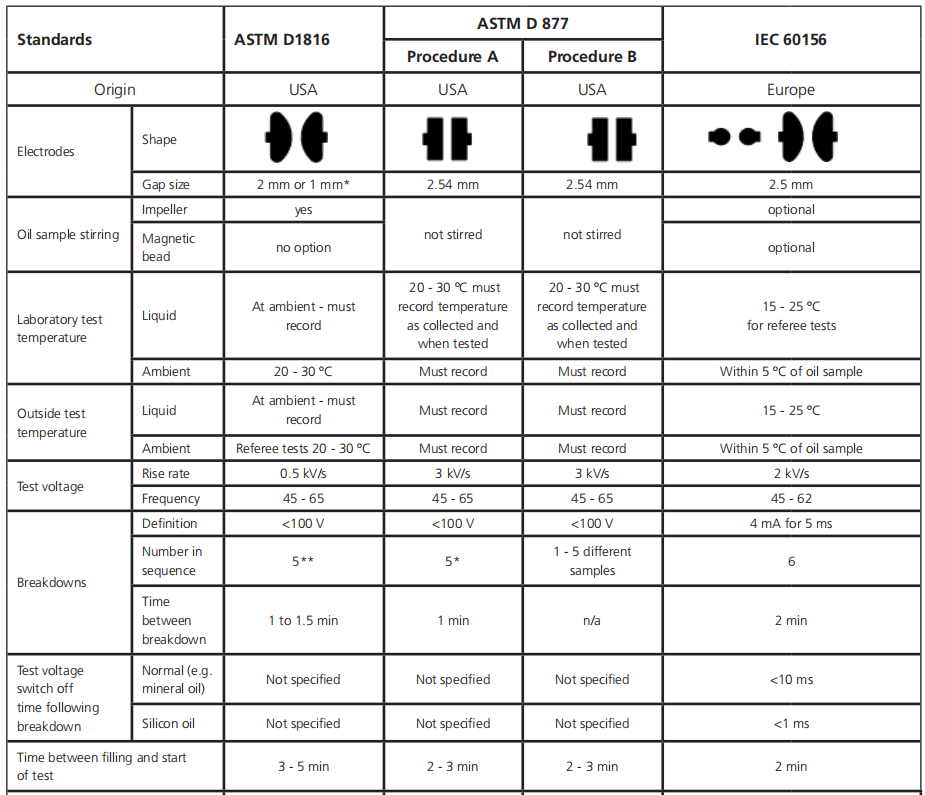

圖 一 破壞電壓試驗比較表 (圖片來源:參考資料1)
圖 二 試驗油杯及電極頭示意圖 (圖片來源:參考資料2)
破壞電壓試驗油杯及電極頭,如上圖,將待測絕緣油注入油杯中,破壞電壓測試儀由兩端透過儀器本體遞升電壓至擊穿。不同試驗方法標準,主要差異點為電極頭形狀、電極頭間距…等等。電極頭形狀目前共有磨菇頭型、板型、球型三種。下方圖由右至左

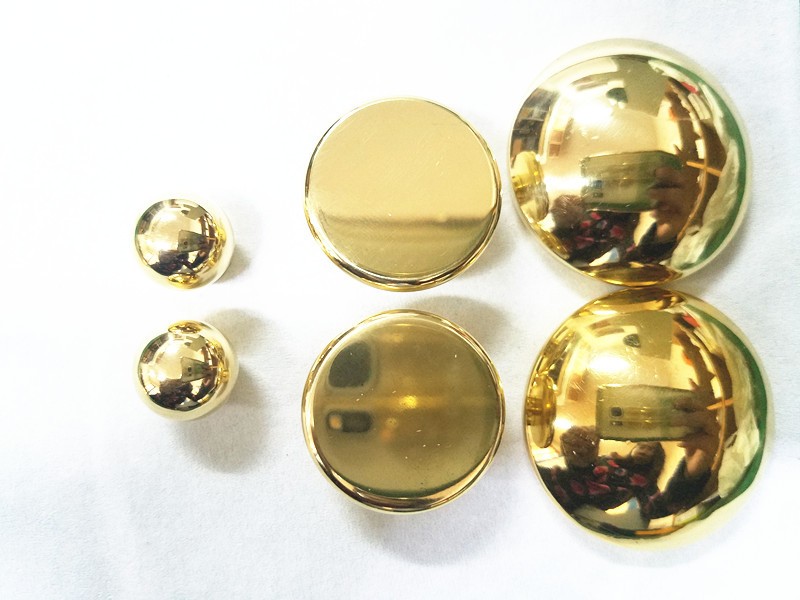

圖三 各式電極頭俯視圖 (圖片來源:參考資料1)
圖四 各式電極頭側剖面圖 (圖片來源:參考資料3)

同一待測絕緣油依不同破壞電壓試驗方法標準,試驗所測得之擊穿電壓理當有所差異,故若要觀測或比較絕緣油的絕緣性能變化趨勢,應注意試驗單位所依據的試驗方法標準是否相同。

參考資料
1. Yange L. Transformer Oil BDV Measuring Dielectric Strength Test Methods and Difference ,Linkedin .https://www.linkedin.com/pulse/transformer-oil-bdv-measuring-dielectric-strength-test-yange-liu/
2.IEC 60156-2018(ed3),INTERNATIONAL ELEVTROTECHNICAL COMMISSION,IEC
3.https://ephipot.en.made-in-china.com/product/iZBtMjSLLGrK/China-IEC-60156-Insulating-Oil-Withstand-Electric-Stress-Voltage-Ability-Test-Equipment.html
